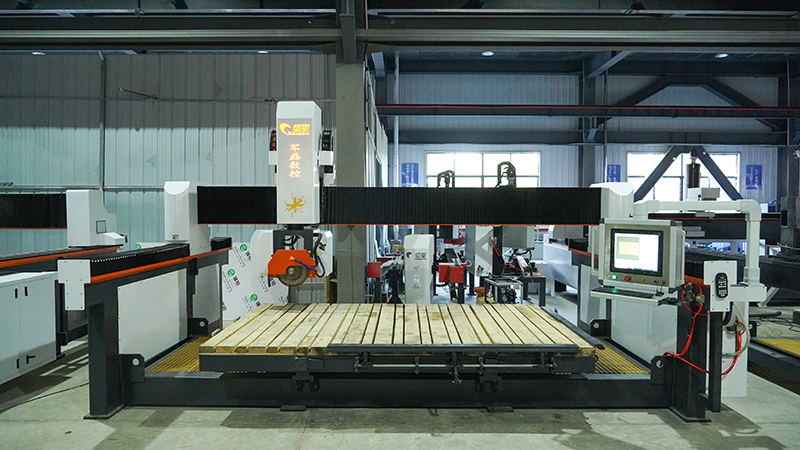

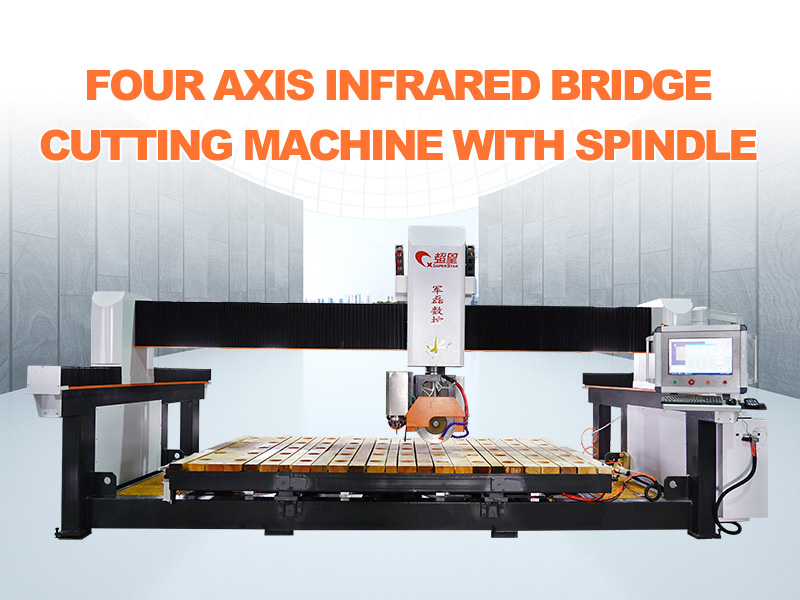

เครื่องตัดสะพานอินฟราเรดสี่แกนพร้อมแกนหมุน

แบบอย่าง

เครื่องตัดสะพานอินฟราเรดสี่แกนพร้อมแกนหมุน

ขนาดการประมวลผล: แกน X

ขนาดแนวนอน 3200มม

ขนาดการประมวลผล: แกน Y

ขนาดตามยาว 2000 มม

เส้นผ่านศูนย์กลางใบมีด

350มม

โครงเตียง

การเชื่อมแบบไม่มีรอยต่อ, การรักษาริ้วรอย, การประมวลผลเครื่องกัดห้าด้าน

การรักษาพื้นผิว

พ่นพลาสติกอุณหภูมิสูงเพื่อป้องกันไม่ให้สีหลุด

ความหนาในการตัด

ภายใน 50 มม

ระบบควบคุม

ระบบควบคุมแบบกำหนดเองสี่แกนเฉิงตู 70

มุมพนังแพลตฟอร์ม

0-85 องศา

มุมการหมุนของศีรษะ

0-360 องศา

มุมเอียงจมูก

45 องศา

กำลังของแกนหมุนที่แนบมา

แกนหมุนความเร็วสูง 7.5kw สูงสุด 0 ถึง 24000 รอบต่อนาที

พร้อมอินเวอร์เตอร์สปินเดิล

อินเวอร์เตอร์ 7.5kw

โต๊ะทำงาน

การยกไฮดรอลิก โต๊ะไม้หนา เพิ่มแผ่นแรงดันลม

โดยทางโปรแกรม

แก้ไขข้อมูลโดยตรงในระบบปฏิบัติการ

มอเตอร์ตัด

มอเตอร์ตัดเฉพาะขนาด 11KW กันน้ำและทนต่ออุณหภูมิสูง

ความเร็วในการตัด

0-3000mm/mim ตามความหนาของหิน

วิธีการโอน

แร็คไดรฟ์

โหมดขับเคลื่อน

ไต้หวันนำเข้ารางสี่เหลี่ยม 30 อัน + สกรูบอลนำเข้า 3210 ที่มีความแม่นยำสูง

วิธีการควบคุม

เครื่องเร่งความเร็วและการลดความเร็วแบบควบคุมเซอร์โวบริสุทธิ์ Eura ความแม่นยำสูง 1.3 kW จำนวน 5 ชุด

ภาคผนวก

สถานีไฮดรอลิค ใบเลื่อยหินควอทซ์

การหล่อลื่น

เติมน้ำมันอัตโนมัติแบบไฟฟ้า

การบรรจุ

บรรจุภัณฑ์พลาสติก (ฟิล์มยืด สำลีมุก)

ขนาด

ยาว 5700มม. กว้าง 3230มม. สูง 3000มม

น้ำหนัก

ประมาณ 4 ตัน
