CX-2030 เครื่องแม่พิมพ์โฟม (แท่นเหล็ก)

แบบอย่าง

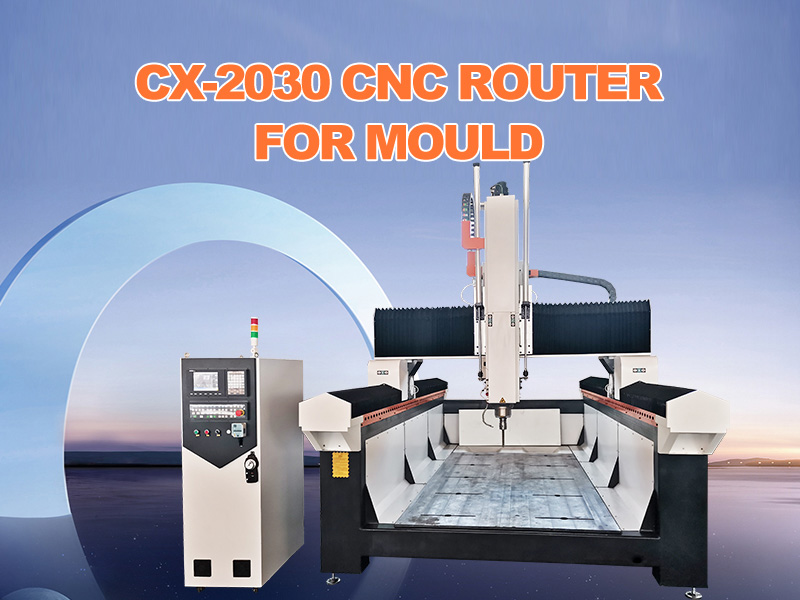

CX-2030 CNC ROUTER สำหรับแม่พิมพ์

ขนาดโต๊ะทำงาน

ก2000มม.*ย3000มม.*ส1000มม

การเดินทางสูงสุดของแกน X

2000มม

การเดินทางสูงสุดของแกน Y

3000มม

การเดินทางสูงสุดของแกน Z

1,000มม

ระยะห่างจากปลายแกนหมุนถึงโต๊ะทำงาน

100-1,000 มม

ความเร็วในการหมุน

100-18000 รอบต่อนาที

ความเร็วในการป้อนอาหาร

1-15000 มม./นาที

ความเร็วในการป้อนที่รวดเร็ว

แกน X: 12000 มม./นาที แกน Y: 12000 มม./นาที แกน Z: 6000 มม./นาที

ความละเอียดของระบบ

±0.04

รูปแบบไฟล์

รหัสจี

โครงสร้างโต๊ะทำงาน

ตารางเหล็กคาร์บอนหนา≥15มม

แรงดันใช้งาน

AC380V/50เฮิร์ต

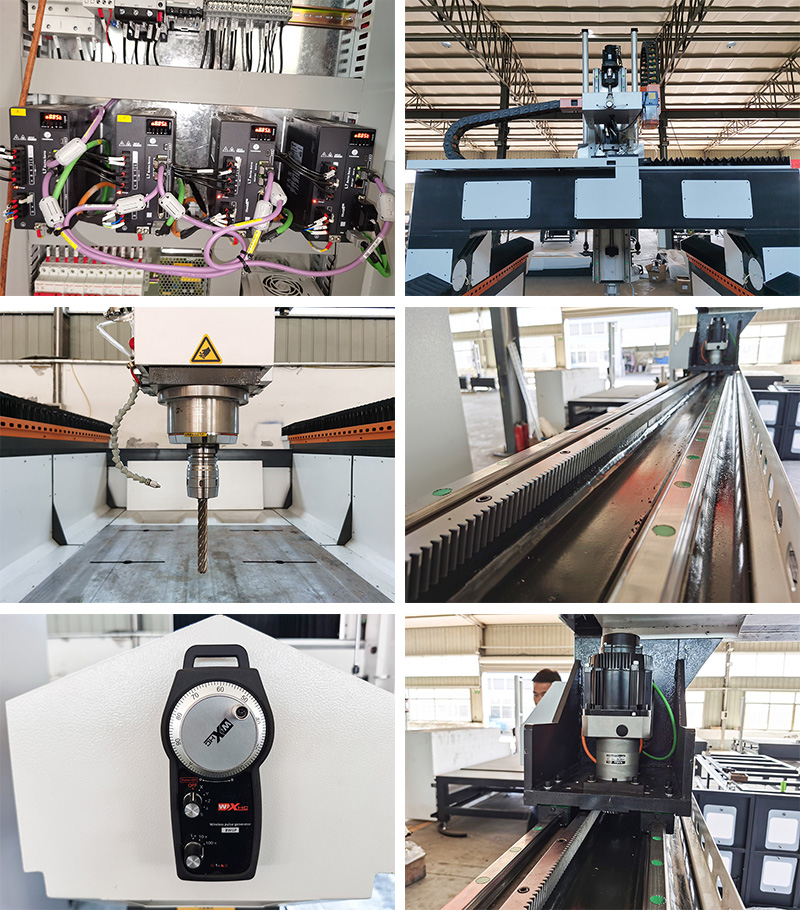

ระบบขับเคลื่อน

เซอร์โวมอเตอร์

เตียงเครื่อง

เตียงเครื่องเชื่อมท่อสี่เหลี่ยมหนา (โครงเหล็กแนวตั้งรองรับด้านข้าง)

โครงสร้างลำแสง

การเชื่อมท่อสี่เหลี่ยมหนา 10 มม. (โครงเหล็กรองรับด้านใน)

โครงสร้างราม

อลูมิเนียมอัลลอยด์หนาขึ้นแกน X 40 มม

แผ่นด้านล่างแกน Z 30 มม. + โครงเหล็กแนวตั้ง 60 มม

ระบบควบคุม

ซินเทค 6mb

ระบบขับเคลื่อน

เซอร์โวมอเตอร์ Yaskawa1.3KW และแกน Z พร้อมระบบเบรค

ตัวลดไดรฟ์

แกน X/Y ตัวลด Shimpo

การแพร่เชื้อ

สแควร์เรล 30

สกรูแกน Z

บอลสกรู TBI ของไต้หวัน

อินเวอร์เตอร์

เอ็กซ์เอฟที 7.5KW

แกนหมุน

ระบายความร้อนด้วยอากาศ 6KW (ER32 ช่วงการยึดสูงสุดคือ φ20มม.)

เคเบิล

สายเคเบิลป้องกันการรบกวนแบบยืดหยุ่นพิเศษสำหรับการใช้งาน CNC

ผ้าคลุมกันฝุ่น

แกน X/Y พร้อมฝาครอบกันฝุ่นที่มีโครงสร้างออร์แกน
